德國E+L是幅材引導、幅材張力控制和幅材檢測領域系統的領先供應商之一。德國E+L為今天和明天的生產開發尖端技術。在此過程中，高素質、積極進取的員工、滿意的客戶以及可持續的增長是推動他們工作的因素。深圳市華聯歐國際貿易有限公司是國內知名工業備件經銷商，專業保證，價優貨全，大量現貨，控制器，互感器，價格優勢，交貨迅速，售后保障，下面就是華聯歐小編為您整理的德國E+L糾偏導正系統ELROLLER SRB43信息，歡迎來電咨詢！

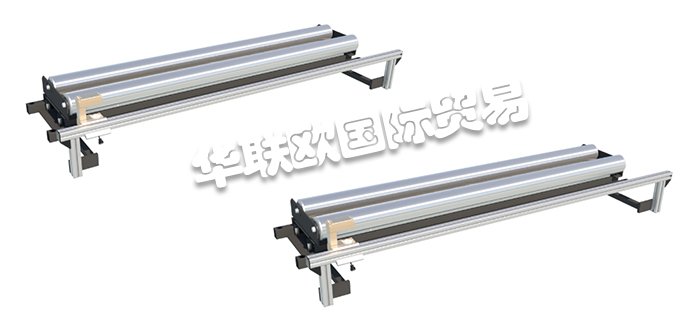

1、德國E+L糾偏導正系統ELROLLER SRB43產品描述
用于幅材引導的ELROLLER轉向輥系統已經糾正了進料平面上的幅材位置。它們由固定底座框架和可移動導向框架組成。后者容納一個或兩個定位滾輪并圍繞進給平面上的假想樞軸點旋轉。轉向輥被稱為比例致動器，這意味著它在摩擦下運行并且不允許在卷材和定位輥之間滑動。ELROLLER系統始終用于由于技術工藝原因而存在較長進入路徑的幅面引導。
2、德國E+L糾偏導正系統ELROLLER SRB43產品特征
①緊湊型轉向輥系統，配備一個或兩個輥?zhàn)?，適用于不同的包角和無磨損、無刷驅動技術，標稱寬度為400至2,400毫米，最大卷材張力為700 N
②可與FR 53紅外邊緣傳感器或FX 42/52超聲波邊緣傳感器結合使用，可靠檢測紙張和透明箔邊緣
③可選配VS 80電動傳感器定位，以實現快速格式更改
④集成數字控制器，具有位置、速度和電流控制器，可實現最高質量的定位控制
⑤可通過以太網與星型或線型拓?fù)浣Y(jié)構的EL.NET控制系統聯網
⑥可選配集成現場總線接口以太網/IP或Profinet
⑦通過基于標準網絡瀏覽器的網絡管理工具提供簡單的服務和診斷選項
3、德國E+L糾偏導正系統ELROLLER SRB43產品參數
①定位精度：小于±0.15毫米（取決于材料）
②錯誤頻率：最大限度。2赫茲
③標稱寬度：400至2400毫米
④標稱執行行程：凈寬400至800毫米：±30毫米；凈寬900至1500毫米：±55毫米；凈寬1100至2400毫米：±75毫米
⑤出料輥的額定驅動速度：30毫米/秒（AG 90，F(xiàn)=800 N）
⑥卷筒紙張力：最大限度。700牛
⑦滾筒直徑：SR 4311 80/100/120/160毫米；SR 4321/SR 4331 100/120/160/200毫米
4、德國E+L糾偏導正系統ELROLLER SRB43產品其他信息
①環境溫度：+10°C至+50°C
②儲存溫度：-20°C至+80°C
③相對濕度：15至95%（非冷凝）
④工作電壓面值：24伏直流電
⑤標稱范圍：20至30 V DC（含紋波）
⑥帶電源的標稱范圍：100至240伏，50/60赫茲
⑦電流消耗：最大限度。2.5 A DC（手動傳感器定位），最大限度。3.7 A DC（電動傳感器定位）
⑧現場總線接口，可選：以太網UDP；以太網IP；工業以太網
⑨認證證書：根據機械指令2006/42/EC進行公司注冊聲明；NRTL證書72180310 02
⑩防護等級：防護等級54
?重量：185公斤（標稱寬度2400毫米）
5、德國E+L糾偏導正系統ELROLLER SRB43產品應用
根據可用空間，轉向輥可配備一個定位輥（卷材以90°包角引導）或兩個定位輥（可采用更低的包角）進行幅材引導。安裝用于幅材引導的ELROLLER時，以下規則適用：進料路徑應等于幅材寬度的兩到三倍，出料路徑應在幅材寬度的50%到100%之間。傳感器應放置在定位輥的后面，并盡可能靠近它。這提供了較短的響應時間，從而改善了驅動動態。
