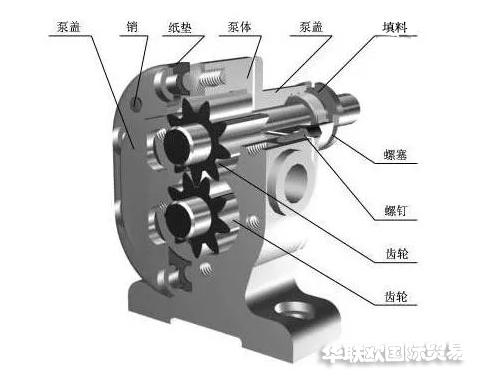

BUCHER齒輪泵原理：齒輪泵最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。
齒輪泵
BUCHER齒輪泵結構特點：①結構簡單;②工作要求低;③端蓋和齒輪的各個齒間槽組成了許多固定的密封工作腔，只能用作定量泵。
BUCHER齒輪泵工作特點
優點：結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不敏感、轉速范圍大、能耐沖擊性負載，維護方便、工作可靠。
缺點：徑向力不平衡、流動脈動大、噪聲大、效率低，零件的互換性差，磨損后不易修復，不能做變量泵用。
BUCHER齒輪泵常出現的問題
① 困油現象：液壓油在漸開線齒輪泵運轉過程中，因齒輪相交處的封閉體積隨時間改變，常有一部分的液壓油被密封在齒間，如圖所示，稱為困油現象，因液壓油不可壓縮將使外接齒輪產生極大的振動和噪聲，影響系統正常工作。
措施：在前后蓋板或浮動軸套上開卸荷槽開設卸荷槽的原則：兩槽間距為最小閉死容積，而使閉死容積由大變小時與壓油腔相通，閉死容積由小變大時與吸油腔相通。
?、?泄漏現象：BUCHER齒輪泵的泄漏較大，外嚙合齒輪運轉時泄漏途徑有以下三點：一為齒輪頂隙，其次為測隙，第三為嚙合間隙。其中端面?zhèn)认缎孤┹^大，占總泄漏量的80%-85%，當壓力增加時，前者不會改變，但后者撓度大增，此為外嚙合齒輪泵泄漏最主要的原因，容積效率較低，故不適合用作高壓泵。
解決方法：端面間隙補償采用靜壓平衡措施，在齒輪和蓋板之間增加一個補償零件，如浮動軸套、浮動側板。
?、?受力不均衡現象：右側是壓油腔，左側是吸油腔，兩腔的壓力是不平衡的;另外壓油腔因齒頂泄漏，其壓力為遞減。兩不均衡壓力作用于齒輪和軸一徑向不平衡壓力，油壓越高，該力越大，加速軸承磨損，降低軸承壽命，使軸彎曲，加大齒頂與軸孔磨損。
BUCHER齒輪泵防止措施：采用壓力平衡槽或縮小壓油腔。
BUCHER齒輪泵適用范圍：一般輸送潤滑性質的液體，如石油部門輸送燃料油和潤滑油;在機械行業中用于速度中等，作用力不大的液壓系統以及潤滑油系統中作為輔助油泵;在化工行業中可用于輸送如尼龍、聚乙烯、聚丙烯和其他熔融樹脂等高黏度物料。
